成型條件:

1、要避免可能引起樹脂分解的樹脂溫度和機筒滯留時間。以下限度只是一個總體的指南，具體工作條件下的溫度和滯留時間可能會低于這些數(shù)值。
樹脂溫度 : 180 - 210℃
較高: 250℃
最長機筒滯留時間
對于非增強型無色樹脂:
190℃時，為70分鐘
200℃時，為60分鐘
210℃時，為40分鐘
2、一旦發(fā)生機筒滯留時間超過相應限度的情況，應立即對機筒進行清洗步驟。
3、停機時，將機筒中的樹脂全部清除，之后才能停止機筒加熱器。
4、清洗材料只能選用無色聚乙烯、透明聚或旭化成化學生產的Asaclean(愛塑潔)清洗劑。不要使用任何其他樹脂。清洗出的樹脂應當立即浸沒在水中，以免造成工作環(huán)境中的空氣污染。
5、不要將特塑強與我公司規(guī)定之外的染料或添加劑相混合，也不要將不同的樹脂或不同等級的樹脂相混合。這樣做會降低特塑強的熱穩(wěn)定性，造成分解。
6、應當保證機筒、噴咀、熱流道及其他高溫區(qū)域中沒有局部的樹脂滯留，因為它會導致樹脂燃燒或分解。如果發(fā)生了這種滯留，應當立即通過完全、徹底的清洗以除去所有的滯留樹脂。
7、應當隨時提供充分的局部或總體通風，以保持一個安全的工作環(huán)境。

==========

產品介紹:

POM塑料:紫外線光町能會{f起聚臺物降解，町以 通過加入炭黑來降低這種降解。共聚物通常具有和均聚物類似的性質，但均聚物的力學性能比共聚物稍高一些．

POM塑料:聚甲醛分子鏈中C-O鍵有一定的極性，但由于高密度和高結晶度束縛了偶極矩的運動，從而使其仍具有良好的電絕緣性能和介電性能。

POM塑料:俗稱賽鋼或奪鋼，為第三大通用塑料。 適于制作減磨耐磨零件,傳動零件,以及化工,儀表等零件。

POM的應用:加熱板、儀表鈕 ；錄音錄像帶的軸承 ；各種管道和農業(yè)噴灌系統(tǒng)以及閥門、噴頭、水龍頭、洗浴盆零件；開關鍵盤、按鈕、音像帶卷軸；

POM塑料:均聚甲醛的結晶度為75%~85 %，共聚甲醛為70%~75 %，即使快速淬火，結晶度也能達到65%以上。完全非晶態(tài)的聚甲醛只有在-100℃時才能得到。

POM塑料:縮醛樹脂對酸、堿和氧化劑敏感。盡管C—O鍵是極性的．但它已被平衡．且極性比尼龍中的羰基小得多，其結果導致縮醛樹脂具有相對 低的吸濕性。

POM的導電改性:為克服缺 點，可采取導電性炭黑和親水性高分子化合物（如PEG）并用的方法，以減少炭黑的使用量，也可以采用添加以甲醛捕捉劑為主的熱穩(wěn)定劑方法，改進體系熱穩(wěn)定 性。

POM塑料:高密度和高結晶度是聚甲醛具有優(yōu)良勝能的主要原因，如硬度大和模量高，尺寸穩(wěn)定性好，耐疲勞性突出，不易被化學介質腐蝕等。

POM塑料:結晶速度很快，模塑后收縮可在成型后 的48h內完成。由于快速結晶很難制得透明薄膜。美國和加拿大l997年縮醛樹脂的市場需求量為3.68億lb。

POM的導電改性:由于炭黑表面上級性官能團的作用，往往會造成POM熱穩(wěn)定性下降，進而造成物理力學性能的降低。

POM的高結晶程度導致它有相當高的收縮率，可高達到2%~3.5%。對于各種不同的增強型材料有不同的收縮率。聚甲醛（POM）是一種性能優(yōu)良的工程塑料，在國外有“奪鋼”、“

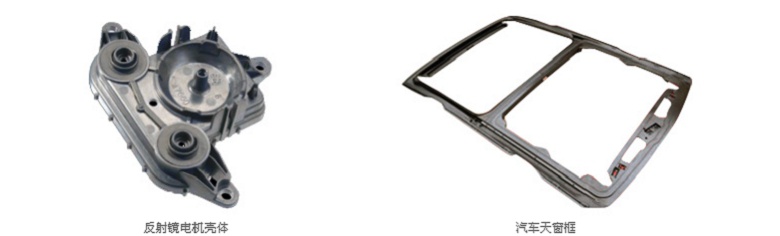

POM,穩(wěn)定化處理后可耐熱到230 ℃。多聚甲醛可在 170～200 ℃的溫度下加工，如注射、擠出、吹塑等。主要用作工程塑料，用于汽車、機械部件等。

鄭重承諾:

本公司所售原料全部為原廠原包正牌料

 杜絕一切副牌料、水口料以次充新！

★ 在貨物送達以后，請與*一時間檢查。發(fā)現(xiàn)物流過程中出現(xiàn)大量包裝損壞原料外漏的,請必須于24小時內與我們聯(lián)系，讓物流人員出具證明并保存。

★ 如發(fā)貨后未能及時收到，請及時與我們聯(lián)系。

★ 本公司原料售后的注塑加工由客戶負責，如需幫助，我們工程部將竭盡所能與您共同協(xié)商處理。

 本司貨源穩(wěn)定充足，品種齊全，價格合理。發(fā)貨準時，交期準.質量有保障！可提供塑膠原料相關報告。如：ROHS(SGS)報告，UL認證，材質證明及物質安全資料表（MSDS）！竭誠歡迎廣大新老顧客來電咨詢洽談
